FKC専用複合ケーブル A2V1
|
|
特徴
●小型カラーカメラシステムFKCシリーズに使用する固定配線用の同軸複合ケーブルです。
●内部の映像導線が単線構造の3C2V相当品を採用しています。
●電源電装ユニットにアルミラップシールドのL-2B2ATを採用しています。
主な仕様
| 外形 | 9.4mm |
|---|---|
| 使用ユニット |
映像信号：3C2V 電 源：L-2B2AT |
| 導体面積 |
映像信号：0.20㎟ 電 源：0.18㎟ |
| 導体構成(本/mm) |
映像信号：1/0.5A 電 源：16/0.12A |
| シールド密度 |
映像信号：編組(97%以上) 電 源：アルミラミネートテープ |
| ユニット外形(mm) |
映像信号：4.4 電 源：3.2 |
| 映像信号特性インピーダンス | 75Ω |
| 適合機種 |
FKC-50/50S/50F FKC-60/60S/60F FKC-61L その他FKCシリーズ |

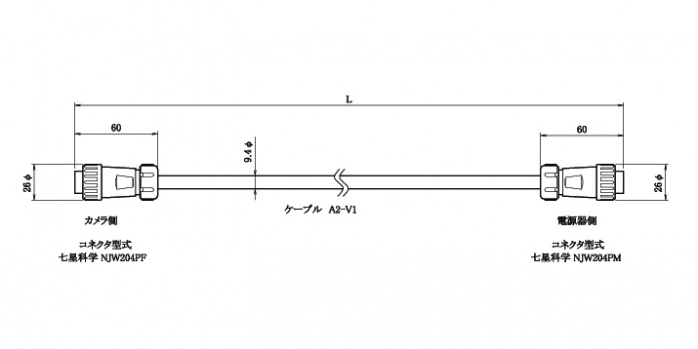

外形図１（両端コネクタ加工）
外形図２（カメラ側コネクタ〜先バラ）
